Hoe kunnen fabrikanten van staalconstructiecomponenten die kunnen worden aangepast voor verschillende soorten apparatuur het structurele ontwerp van staalconstructiecomponenten optimaliseren om het draagvermogen en het lichtgewicht te verbeteren?
In de maatwerk en productie van staalconstructiecomponenten voor complete uitrustingssets Het optimaliseren van het structurele ontwerp om tegelijkertijd het draagvermogen te verbeteren en lichtgewicht te bereiken, is de kern van het evenwicht tussen prestaties, kosten en efficiëntie. Dit proces vereist het combineren van materiaaleigenschappen, mechanische principes, productieprocessen en feitelijke werkomstandigheden om het doel te bereiken via een systematische ontwerpstrategie. De volgende gedetailleerde beschrijving van de specifieke methoden vanuit meerdere dimensies:
1. Optimalisatie op basis van materiaaleigenschappen: Kies de juiste ‘fundering’ om met de helft van de moeite een dubbel resultaat te behalen
De selectie en redelijke toepassing van materialen zijn de voorwaarden voor structurele optimalisatie. De sterkte, taaiheid, dichtheid en andere parameters van verschillende staalsoorten variëren aanzienlijk, en ze moeten nauwkeurig worden afgestemd op de draagkrachtvereisten van de componenten, de werkomgeving en andere factoren.
Toepassing van hoogsterkte staal: Het gebruik van laaggelegeerd hoogsterkte staal met een hogere vloeigrens (zoals Q355, Q460, enz.) kan de materiaaldikte onder dezelfde draagomstandigheden verminderen en het eigen gewicht van de constructie direct verminderen. Zo werd een dragende balk oorspronkelijk ontworpen voor het gebruik van Q235-staal met een dikte van 20 mm. Na gebruik van Q355-staal kan de dikte worden teruggebracht tot 16 mm, het gewicht wordt met 20% verminderd en het draagvermogen wordt niet beïnvloed.
Gedifferentieerde verdeling van materialen: Afhankelijk van de spanningskenmerken van elk deel van de constructie, worden materialen met een hoge sterkte gebruikt in gebieden met hoge spanning en worden gewone materialen gebruikt in gebieden met lage spanning om te bereiken dat "goed staal op het blad wordt gebruikt". Er wordt bijvoorbeeld hoogwaardig staal gebruikt in de spanningsgeconcentreerde delen van de uitrustingsbasis, terwijl gewoon koolstofstaal wordt gebruikt in het hulpsteundeel, dat niet alleen de algehele sterkte kan garanderen, maar ook de kosten en het gewicht kan beheersen.
Verkenning van nieuwe materialen: In scenario's met extreem hoge lichtgewichtvereisten (zoals staalconstructies voor mobiele apparatuur), kunnen aluminiumlegeringen of composietmaterialen (zoals met koolstofvezel versterkte composietmaterialen op harsbasis) worden gebruikt in niet-dragende onderdelen om een hybride structuur met staal te vormen. Er moet echter aandacht worden besteed aan de verbindingsmethoden en de compatibiliteit van verschillende materialen om structureel falen als gevolg van elektrochemische corrosie of een verkeerde combinatie van mechanische eigenschappen te voorkomen.
2. Topologische optimalisatie van structurele vorm: krachtoverdracht "efficiënter" maken
Topologische optimalisatie is het vinden van de optimale distributievorm van materialen op basis van belastingen en beperkingen in een bepaalde ontwerpruimte door middel van wiskundige algoritmen, om zo te bereiken "het verwijderen van de rommel en het behouden van de essentie", en het garanderen van het draagvermogen terwijl het gewicht wordt verminderd.
Verwijder overtollige materialen: gebruik software voor eindige-elementenanalyse (FEA) om de spanningstoestand van de constructie te simuleren, identificeer de "overtollige gebieden" met lagere spanning en snij ze uit. Het traditionele ontwerp van apparatuurkolommen is bijvoorbeeld meestal een solide structuur. Na topologische optimalisatie kan het worden ontworpen als een holle rooster- of dunwandige structuur met verstevigingsribben, waarbij voldoende materiaal op het spanningsconcentratiepunt wordt vastgehouden, het materiaal in het niet-spanningsgebied wordt verminderd, het gewicht met meer dan 30% wordt verminderd en de stijfheid wordt verbeterd.
Verwijzing naar bionische structuur: Biologische structuren in de natuur (zoals honingraten en vogelbotten) hebben de kenmerken van "lichtgewicht en hoge sterkte", en hun principes kunnen worden toegepast op het ontwerp van staalconstructies. Het paneel van het apparatuurplatform is bijvoorbeeld ontworpen als een honingraatsandwichstructuur en de kernlaag maakt gebruik van dunwandig staal, wat niet alleen het gewicht vermindert, maar ook het algehele draagvermogen verbetert door het verspreide belastingseffect van de honingraatstructuur.
Optimalisatie van de vorm van de dwarsdoorsnede: De geometrische vorm van de dwarsdoorsnede van het onderdeel heeft een aanzienlijke invloed op het draagvermogen. Onder hetzelfde dwarsdoorsnedeoppervlak zijn de traagheidsmomenten en sectiemodulus van I-vormige, doosvormige en cirkelvormige secties groter, en is de buig- en torsieweerstand beter. De aandrijfas maakt bijvoorbeeld gebruik van een hol rond buisgedeelte in plaats van massief rond staal, en de torsieweerstand is in principe hetzelfde als het gewicht met 50% wordt verminderd; de dwarsbalk gebruikt een I-vormig gedeelte in plaats van een rechthoekig gedeelte, en het buigdraagvermogen kan met 40% worden vergroot onder hetzelfde eigen gewicht.
3. Optimalisatie van verbindingsmethoden: Verminder "extra belasting" en verbeter de algehele stijfheid
Het verbindingsknooppunt is de zwakke schakel van de staalconstructie. Een onredelijke verbindingsmethode zal het gewicht verhogen, de algehele stijfheid verminderen en zelfs spanningsconcentratie veroorzaken. Bij de optimalisatie van het verbindingsontwerp moet rekening worden gehouden met sterkte, lichtgewicht en constructieve haalbaarheid.
Optimalisatie van lasverbindingen: Gebruik doorlopende lassen in plaats van intermitterende lassen om de totale lengte van de las te verminderen en tegelijkertijd de verbindingssterkte te garanderen; Gebruik voor dikke plaatverbindingen groeflassen in plaats van hoeklassen om het lasvolume en de door hitte beïnvloede zone te verminderen en de extra spanning veroorzaakt door lasvervorming te verminderen. Bovendien wordt de positie van lassen geoptimaliseerd door middel van eindige-elementenanalyse om te voorkomen dat lassen op spanningsconcentratiepunten ontstaan en de betrouwbaarheid van de knooppunten wordt verbeterd.
Verfijnd ontwerp van boutverbindingen: De boutspecificaties en -hoeveelheid worden nauwkeurig berekend op basis van de krachtgrootte om te voorkomen dat er blindelings te grote specificaties of te veel bouten worden gebruikt. Zo was de flensverbinding van een bepaald apparaat oorspronkelijk ontworpen voor het gebruik van 12 M20-bouten. Na krachtanalyse is dit aangepast naar 8 M18 bouten, wat niet alleen voldeed aan de sterkte-eisen maar ook het materiaalverbruik van bouten en flenzen verminderde.
Geïntegreerd vormproces: Voor complexe componenten worden algemene buig-, lasersnij- en stansprocessen gebruikt om het aantal splitsingen te verminderen. Als de framestructuur van de apparatuur bijvoorbeeld wordt gesplitst door meerdere stalen platen, zal het gewicht van de lassen en connectoren toenemen. Door echter de gehele stalen plaat via een grote buigmachine in het frame te buigen, kan 70% van de verbindingspunten worden verminderd, kan het gewicht met 15% worden verminderd en kan de algehele stijfheid aanzienlijk worden verbeterd.
4. Versterking van de stijfheid en stabiliteit: Vermijd "instabiliteit door lichtheid"
Een lichtgewicht ontwerp moet gebaseerd zijn op het garanderen van structurele stijfheid en stabiliteit, anders kan het draagvermogen falen als gevolg van overmatige vervorming of instabiliteit.
Redelijke plaatsing van verstevigingsribben: Verstevigingsribben (zoals U-vormige en L-vormige ribben) worden op het oppervlak van dunwandige componenten geplaatst om de lokale stijfheid te verbeteren door het traagheidsmoment van de sectie te veranderen. De dunne plaatomhulling van de apparatuur is bijvoorbeeld gemakkelijk te vervormen bij blootstelling aan uniforme belasting. Na het toevoegen van longitudinale en transversale verstevigingsribben langs de krachtrichting kan de stijfheid met meer dan 50% worden verhoogd wanneer het materiaalverbruik met 5% toeneemt.
Verificatie en aanpassing van de stabiliteit: Voor slanke staven, dunwandige componenten en andere componenten die gevoelig zijn voor instabiliteit, moet hun stabiliteit worden geverifieerd met de formule van Euler. Indien nodig wordt zijdelingse ondersteuning toegevoegd of wordt de vorm van de dwarsdoorsnede aangepast (zoals het veranderen van het rechthoekige gedeelte naar een I-vormig gedeelte) om de kritische instabiliteitsbelasting te vergroten zonder al te veel gewicht toe te voegen.
Redelijke toepassing van voorspanning: Voor met bouten verbonden lastdragende componenten wordt de juiste voorspanning toegepast om de connector strak te laten passen, de relatieve vervorming tijdens het werk te verminderen en de algehele stijfheid te verbeteren. De verbindingsbouten tussen de lagerzitting en de basis van de uitrusting kunnen bijvoorbeeld de stijfheid van het verbindingsoppervlak met 20% ~ 30% verhogen na het aanbrengen van voorspanning.
5. Combinatie van simulatie en experiment: gebruik gegevens om het optimalisatie-effect te "begeleiden".
Structurele optimalisatie kan niet uitsluitend op ervaring berusten, maar moet worden geverifieerd door middel van simulatieanalyse en fysieke tests om de betrouwbaarheid van het ontwerpschema te garanderen.
Eindige-elementensimulatieanalyse: In de ontwerpfase worden ANSYS, ABAQUS en andere software gebruikt om een driedimensionaal model op te zetten om de spanningsverdeling, vervorming en levensduur van vermoeiing onder verschillende belastingen en werkomstandigheden te simuleren. De structurele parameters (zoals wanddikte, positie van de ribplaat en dwarsdoorsnedegrootte) worden via meerdere iteraties aangepast totdat het evenwichtspunt tussen "lichtgewicht" en "hoge sterkte" is gevonden. Zo heeft de roterende arm van een lasrobot na 5 simulatie-optimalisaties zijn gewicht met 25% en zijn maximale spanning met 10% verminderd, wat volledig voldoet aan de gebruikseisen.
Fysieke testverificatie: statische belastingstest, dynamische belastingstest en vermoeidheidstest worden uitgevoerd op het geoptimaliseerde prototype om het werkelijke draagvermogen en de duurzaamheid ervan te verifiëren. De geoptimaliseerde draagbalk wordt bijvoorbeeld belast en getest door een hydraulische testmachine, en de vloeibelasting en grensbelasting worden geregistreerd om ervoor te zorgen dat deze niet lager is dan de ontwerpnorm; de dynamische belasting tijdens de werking van de apparatuur wordt gesimuleerd door de triltafeltest om te controleren of de structuur overmatig resoneert of vervormt.
Iteratief verbeteringsmechanisme: koppel testgegevens terug aan het simulatiemodel, wijzig parameters (zoals materiaaleigenschappen, randvoorwaarden) en optimaliseer het ontwerp verder. Als tijdens de test bijvoorbeeld blijkt dat de werkelijke vervorming van een onderdeel groter is dan het simulatieresultaat, is het nodig om opnieuw te controleren of de beperkingen van het model consistent zijn met de werkelijke situatie en het constructieve ontwerp aan te passen.
6. Samenwerking tussen proces en ontwerp: Maak het ontwerp efficiënter
Bij structurele optimalisatie moet rekening worden gehouden met de haalbaarheid van het productieproces, anders zal zelfs het beste ontwerp moeilijk te realiseren zijn. Fabrikanten moeten hun eigen apparatuurmogelijkheden en proceskenmerken combineren om procesvereisten in de ontwerpfase op te nemen.

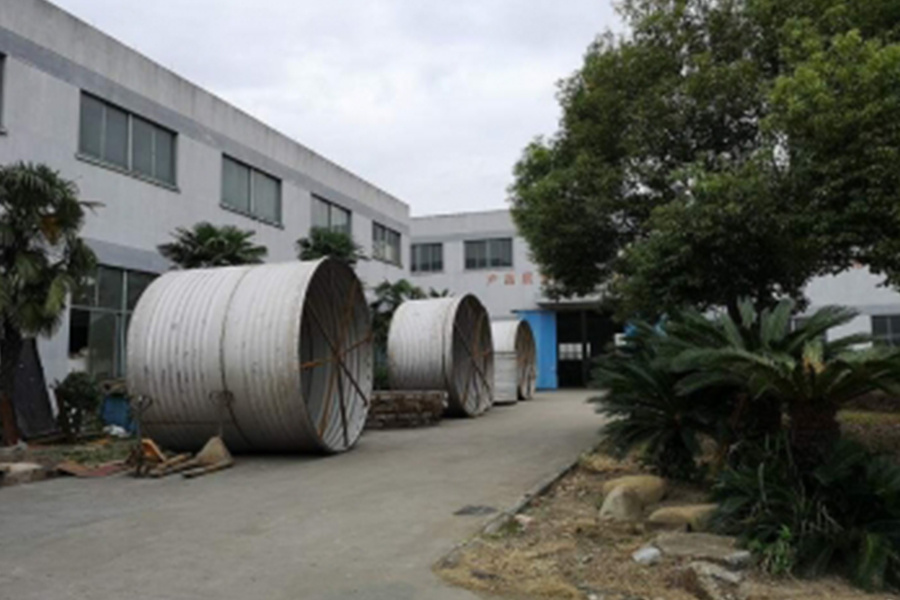

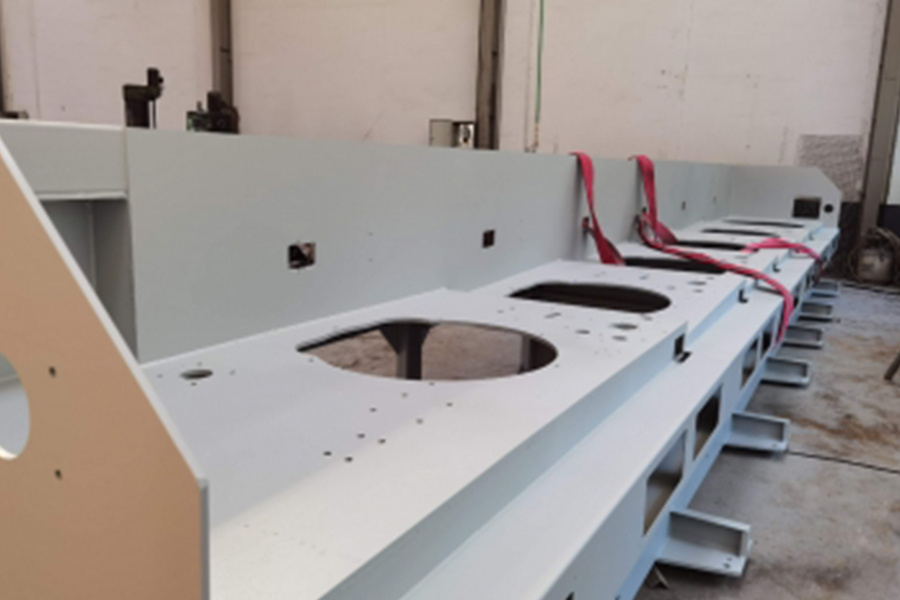

Jiaxing Dingshi Machinery Manufacturing Co., Ltd kan bijvoorbeeld de verwerking en productie van complexe constructies ondersteunen met geavanceerde apparatuur, zoals 15.000 vierkante meter aan binnenproductieruimte, een 6 meter x 3,5 meter groot portaalverwerkingscentrum en een laserplaatsnijmachine van 30 kW. De 20 professionele technische ontwerpers beschikken over sterke conversiemogelijkheden voor tekenontwerpen en kunnen het geoptimaliseerde structurele ontwerp nauwkeurig omzetten in produceerbare procestekeningen, waardoor topologie-optimalisatie, materiaalkeuze en andere oplossingen worden geïmplementeerd in de daadwerkelijke productie - zoals het gebruik van een buigmachine van 600 ton om geïntegreerd gieten van grote dunwandige componenten te bereiken en splitsing te verminderen; Dankzij 50 lasapparatuur van verschillende typen en de voortreffelijke vaardigheden van 60 gecertificeerde lassers worden de sterkte en precisie van complexe lassen gegarandeerd, wat betrouwbare procesondersteuning biedt voor structurele optimalisatie.
